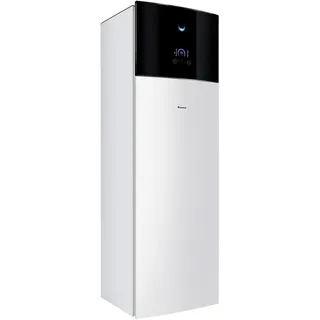

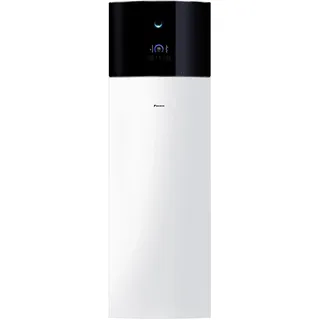

Luft-Wasser-Wärmepumpen-Inneneinheit DAIKIN Altherma 3 H HT F H/C, Version Heizen und Kühlen, mit 9 kW E-Heizstab 3-phasig/400 V und integriertem 180 L Edelstahlspeicher, Farbe weiss
Allgemeine Beschreibung Die Daikin Altherma 3 H HT F H/C 180 l BUH9 IG ist eine moderne Inneneinheit mit integriertem Edelstahl-Wärmespeicher, die als Monoblock-Systemlösung konzipiert ist. Sie bietet eine effiziente Lösung für Heizen, Kühlen und die Bereitstellung von Warmwasser. Mit ihrem eleganten Design in Weiß fügt sie sich nahtlos in verschiedene Wohnumgebungen ein und benötigt nur eine geringe Stellfläche. Technische daten Abmessungen (HxBxT): 1650 x 595 x 625 mm Gewicht: 109 kg Wasservolumen des Speichers: 180 L Max. Wassertemperatur: 70 °C Min. Betriebsbereich Heizen: 15 °C Max. Betriebsbereich Heizen: 70 °C Min. Betriebsbereich Kühlen: 7 °C Max. Betriebsbereich Kühlen: 22 °C Max. elektrische Leistungsaufnahme: 13 kW Schallleistungspegel: 42 dBA Schalldruckpegel: 30 dBA Stromversorgung: 3-phasig/50 Hz/400 V Empfohlene Sicherung: 20 A IP Klasse: IPX0 Pumpe: Grundfos UPMXL GEO 25-125 130 PWM Pumpen Leistungsaufnahme: 179 W Kompatibilität und Zubehör Kompatibel mit Außengeräten DAIKIN Altherma 3 H HT (14, 16 und 18 kW) Regelung über App möglich (Zubehör erforderlich) Integrierter 9 kW E-Heizstab (3~400 V) Überströmventil und heizungseitige Absperrhähne im Lieferumfang enthalten Installation Installation nur durch einen eingetragenen Fachhandwerksbetrieb Starkstromanschluss (Drei-Phasen-Wechselanschluss) erforderlich Zustimmung des Netzbetreibers vor Erstinstallation einholen Anwendung Heizen, Kühlen und Warmwasserbereitung Witterungsgeführte Vorlaufregelung im Heizbetrieb und Trinkwassererwärmung Wochenzeitschaltuhr für Heizung/Kühlung und Trinkwassererwärmung Weitere Informationen Bitte beachten Sie die Montageanleitung Wartungszugang zu allen wichtigen Komponenten von vorn oder oben Elektrisch komplett verdrahtet mit Klemmleisten für Netzeinspeisung und Verbindung zum Außengerät Datentransfer über USB und Internet möglich Geeignet für warmes Trinkwasser Schallleistungspegel nach EN 12102 bei 0/35 °C: 44 dBA Schalldruckniveau nach EN 12102 bei 0/35 °C auf 1 m Entfernung: 30 dBA

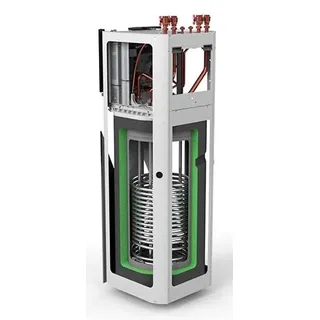

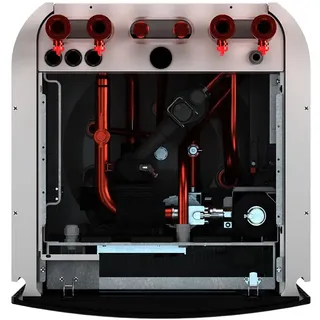

Daikin Altherma 3 H HT F BUH9 IG Inneneinheit mit integr. 180 l Wärmespeicher Moderne Monoblock-Systemlösung Die Daikin Altherma 3 H HT F Inneneinheit mit integriertem Edelstahl-Wärmespeicher ist eine fortschrittliche Monoblock-Systemlösung, die perfekt mit dem Außengerät DAIKIN Altherma 3 H HT 14/16/18 kW harmoniert. Ihr zeitgemäßes Design fügt sich nahtlos in verschiedene Wohnumgebungen ein und bietet eine vielseitige Lösung für Heizen, Kühlen und die Bereitstellung von Warmwasser. Umfassende Ausstattung Diese Inneneinheit ist mit einer umfassenden hydraulischen Ausstattung ausgerüstet, darunter eine Hocheffizienzpumpe, Umschaltventile für Warmwasser/Heizung und Heizung/Kühlung sowie Schlamm- und Magnetitabscheider. Die Sicherheitsbaugruppe umfasst einen Schnellentlüfter und ein Sicherheitsventil. Ein elektronischer Wasserdrucksensor, ein Ausdehnungsgefäß, ein Strömungswächter und ein Messing-Schmutzfänger sorgen für eine effiziente Leistung. Die Inneneinheit ist mit einem integrierten 9 kW E-Heizstab (3~400 V) ausgestattet, der zusätzliche Wärme liefert, wenn sie benötigt wird. Dieser Heizstab ist eine praktische Ergänzung zur Wärmepumpe und trägt zur Flexibilität des Systems bei. Intelligente Steuerung und App-Steuerung Die Wärmepumpe verfügt über eine intelligente Mikroprozessor-Steuerung, die eine witterungsgeführte Vorlaufregelung im Heizbetrieb und für die Trinkwassererwärmung ermöglicht. Mit drei verschiedenen Zugriffsebenen (Benutzer-, Erweiterter Endbenutzer und Monteurebene) sowie einer Wochenzeitschaltuhr für Heizung/Kühlung und Trinkwassererwärmung können Sie die Inneneinheit einfach an Ihre Bedürfnisse anpassen. Die elektrische Verdrahtung ist vollständig und benutzerfreundlich gestaltet, und die Steuerung über eine App bietet zusätzlichen Komfort. Hinweis: Bitte beachten Sie, dass diese Inneneinheit als Standgerät mit einer Luft-Wasser-Wärmepumpe für Heizen, Kühlen und Warmwasserbetrieb konzipiert ist und in Kombination mit dem Außengerät DAIKIN Altherma 3 H HT arbeitet. Technische Daten: ETVX16S18EA9W7 ETVX16S18EJ9W7 Schalldruckpegel Nom. dB(A) 30.0 (6) 30.0 (6) Betriebsbereich Kühlung Umgebung Min. °C TK 0 (7) 0 (7) Wasserseite Max. °C 0 (7) 0 (7) Min. °C 0 (7) 0 (7) Heizen Wasserseite Max. °C 0 (7) 0 (7) Min. °C 0 (7) 0 (7) Schallleistungspegel Nom. dB(A) 44.0 (5) 44.0 (5) Abmessungen Gerät Breite mm 595 595 Tiefe mm 625 625 Höhe mm 1,650 1,650 Gehäuse Material Vorbeschichtetes Blech Vorbeschichtetes Blech Gewicht Maßeinheit kg 109 109 Elektroheizung Empfohlene Sicherungen A 20.000 (10) 20.000 (10) Spannungsversorgung Frequenz Hz 50 50 Spannung V 400 400 Bezeichnung 9W 9W Phase 3 3 Power supply Bezeichnung Siehe Hinweis 9 Siehe Hinweis 9 (1) - Der Betriebsbereich wird nur in denjenigen Fällen auf niedrigere Durchflussmengen erweitert, in denen das Gerät ausschließlich mit der Wärmepumpe betrieben wird. (Nicht bei Anlauf, nicht bei Betrieb mit Reserveheizer, nicht bei Abtauen.) (2) - Basierend auf dT = 45 K (3) - Inklusive Rohrleitungen + Reserveheizer; ohne Ausdehnungsgefäß (4) - Ausschließlich des Wassers im Gerät. Dieses minimale Wasservolumen ist für die meisten Anwendungen ausreichend. Während kritischer Prozesse ist ggf. zusätzliches Wasser erforderlich. (5) - Mit einem Druckabfall von 10 kPa in dem Heizsystem bei einer Temperatur des Auslasswassers von 47–55 °C in einem Raum mit einer Umgebungstemperatur von 20 °C (TK/FK 7 °C/6 °C) gemessen. (6) - Wert wird im schalltoten Raum im Abstand von 1 m vom Gerät gemessen. Dies ist ein relativer Wert, der vom Abstand und von der Umgebungsakustik abhängt. Der genannte Schalldruckpegel wird mit einem Druckabfall von 10 kPa im Heizsystem bei einer Auslasswasser-Temp. von 47–55 °C im Raum mit einer Umgebungstemp. von 20 °C gemessen. (7) - Siehe Betriebsbereich des Geräts. (8) - Von der Betriebsart abhängig, siehe Installationsanleitung. (9) - Der oben erwähnte Netzanschluss der Hydrobox ist ausschließlich für den Reserveheizer vorgesehen. Der Schaltkasten und die Pumpe der Hydrobox werden mit dem Außengerät geliefert. Der optionale Warmwassertank verfügt über eine gesonderte Stromversorgung. (10) - 4-polig, 20 A, 400 V, Auslösekurve Klasse C (siehe Elektroschaltplan) Lieferumfang: 1 x Daikin Altherma 3 H HT F integr. 180 l Wärmespeicher 1 x Betriebs- und Installationsanleitung ! INSTALLATIONSHINWEIS ! Bei den Geräten mit einem Anschlusswert von 400 V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen. Für Geräte mit einer Nennleistung von mehr...
